Rhino-曲線花瓶

　　曲線花瓶主要為<環狀陣列><放樣>應用，利用<環狀陣列>將物件可順序規律的呈現，調整適當大小後再利用＜放樣＞工具來建立曲面。

檔案連結：https://drive.google.com/file/d/0B4ftMTc3aCLibk5Dc3hIZzJGQ3c/view?usp=sharing

成品圖

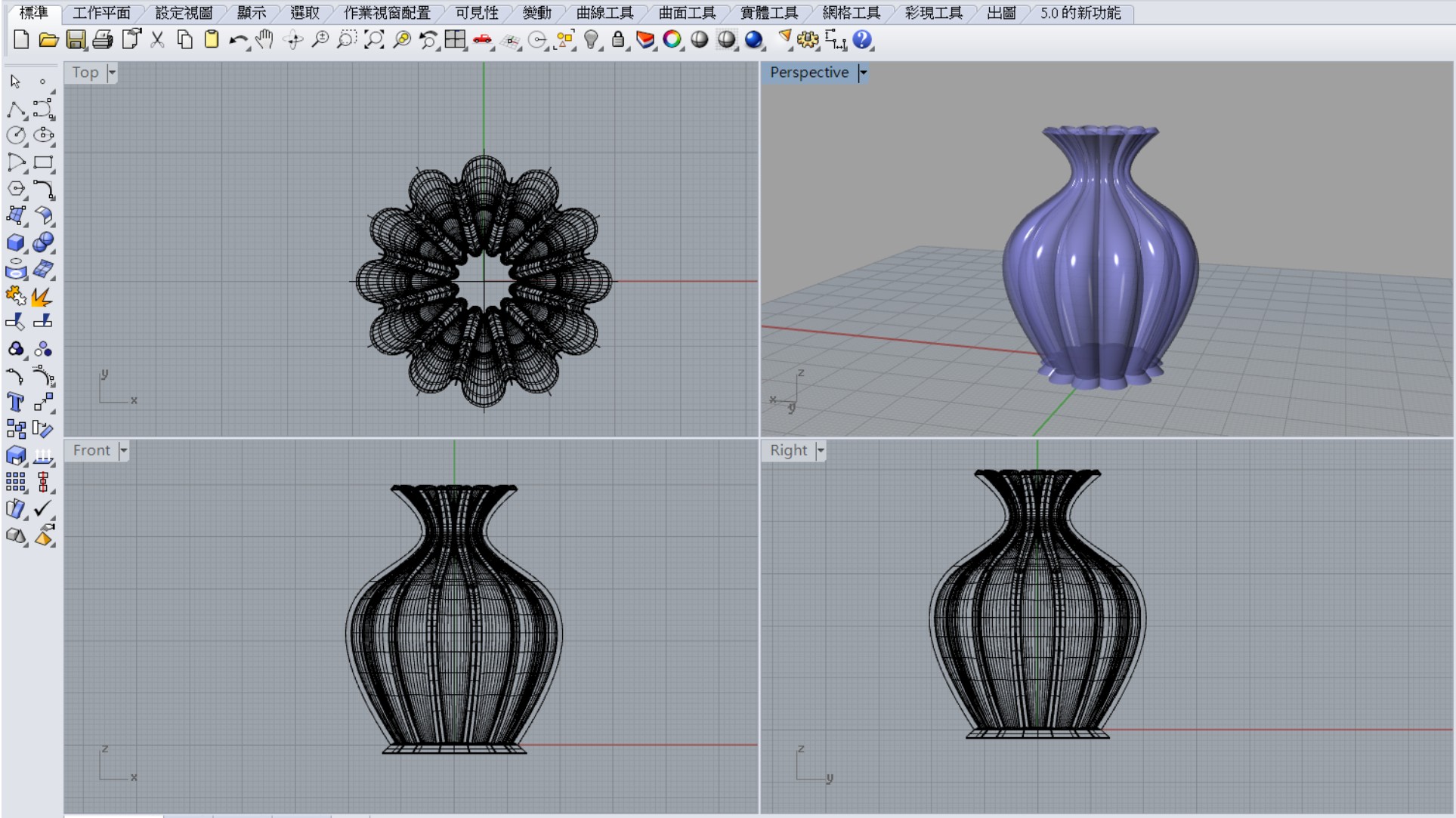

未扭轉

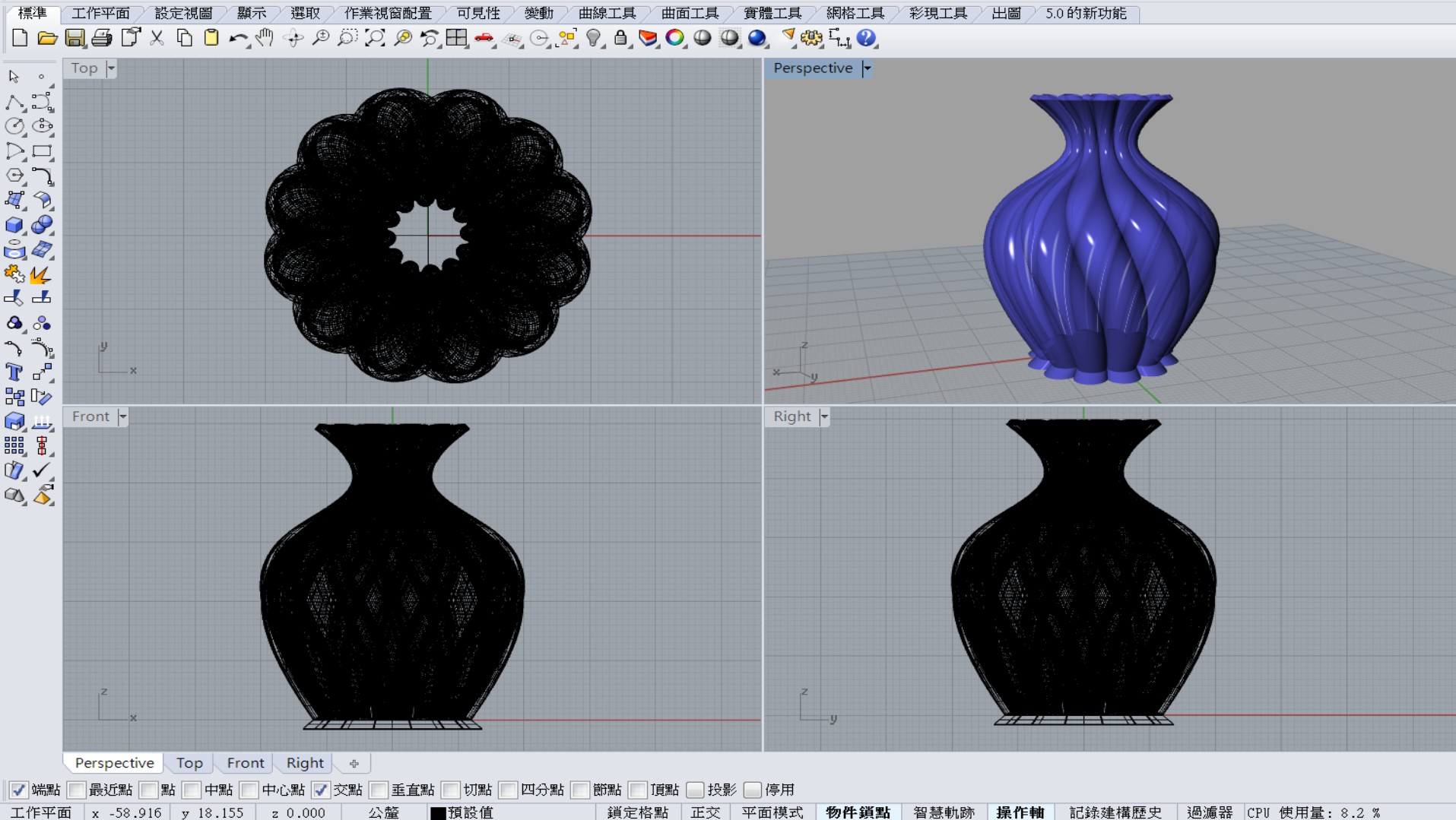

扭轉

教學

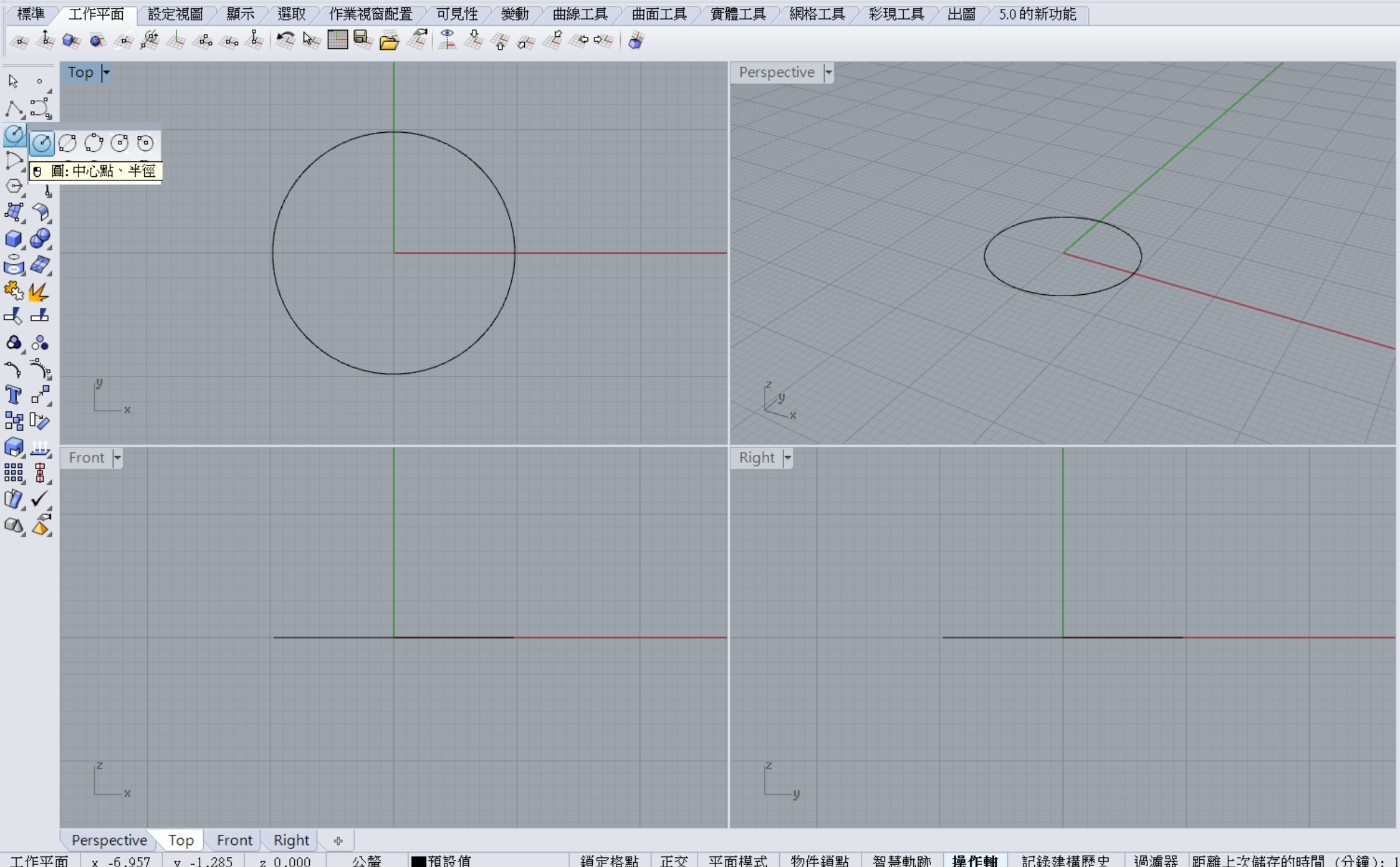

步驟一：使用<圓>工具，以座標０為圓心拉出圓

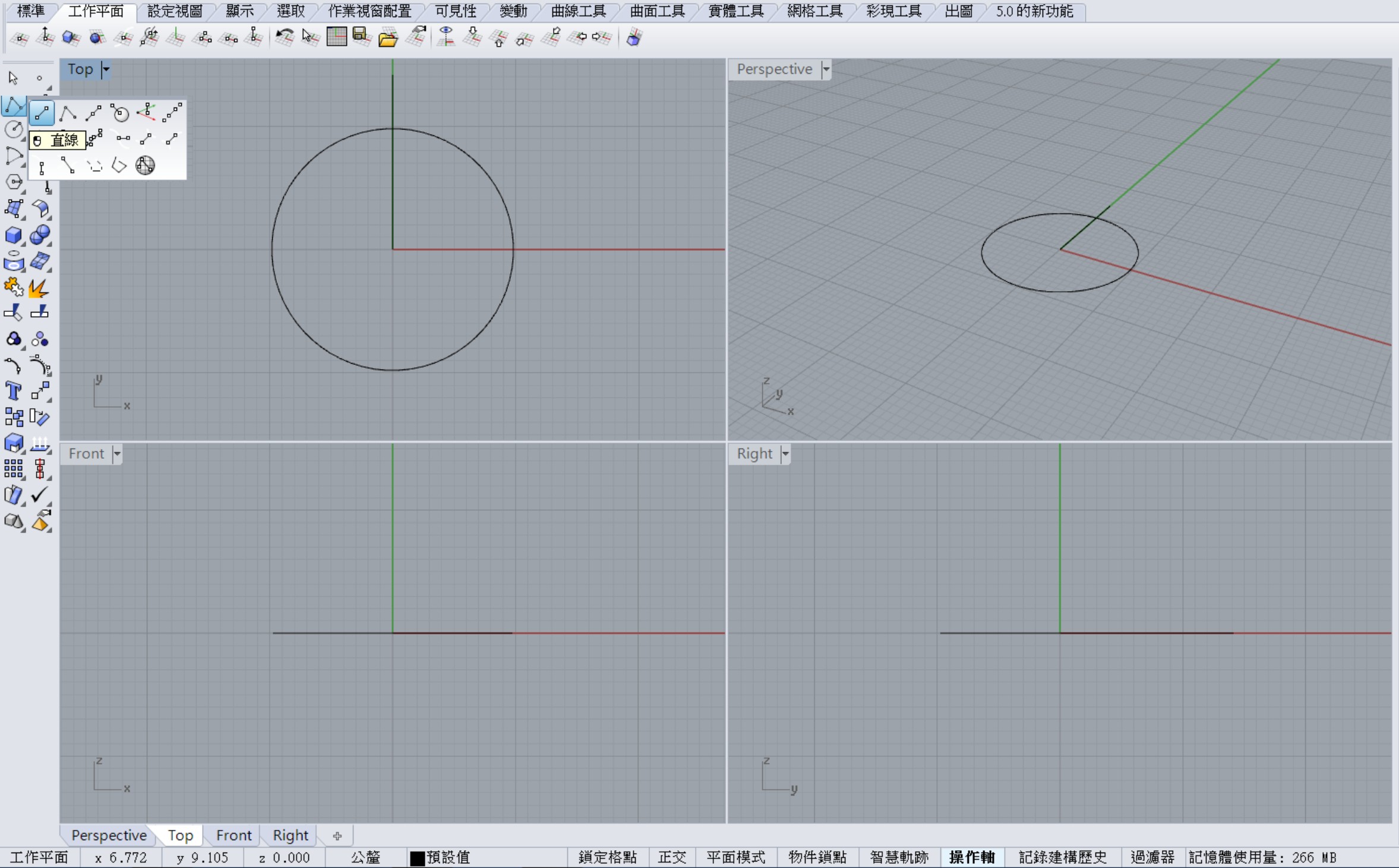

步驟二：使用<直線>工具，以圓心為出發點拉出垂直直線（按住Shift）

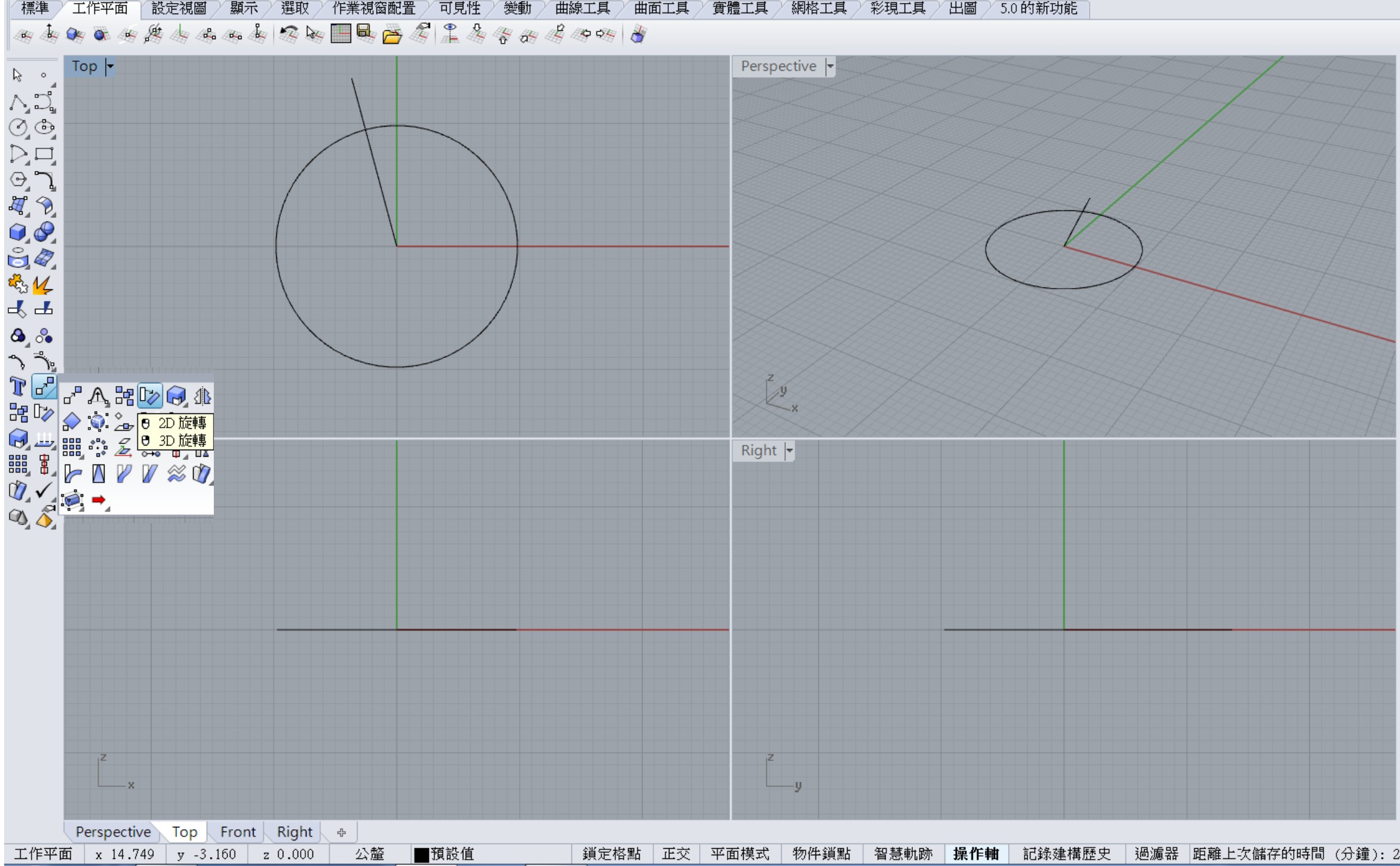

步驟三：使用<旋轉>工具，以圓心圓軸心，旋轉15度

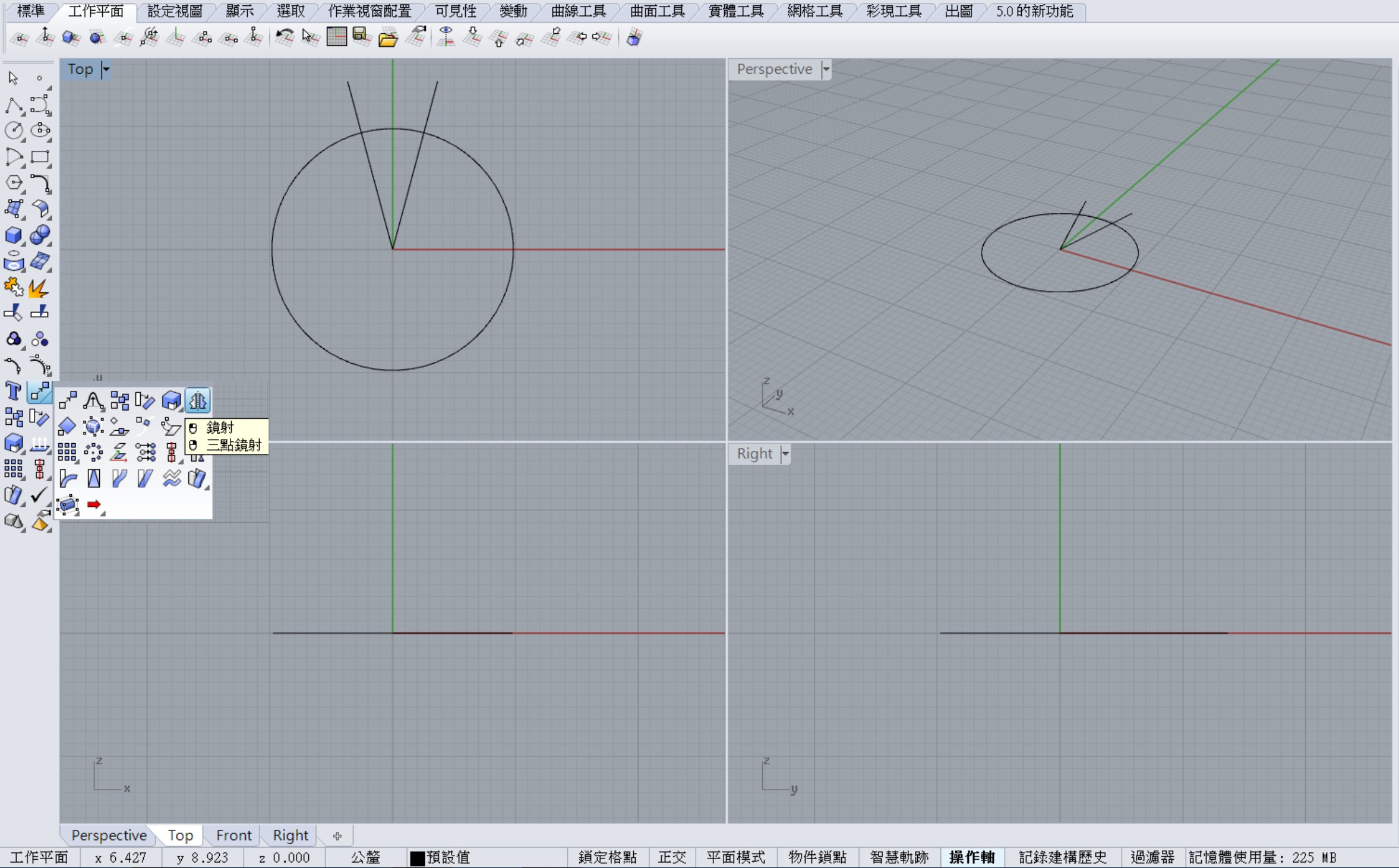

步驟四：使用<鏡射>工具，點選步驟三的直線，以y軸為對稱軸映出另一條直線，與原直線夾角30度

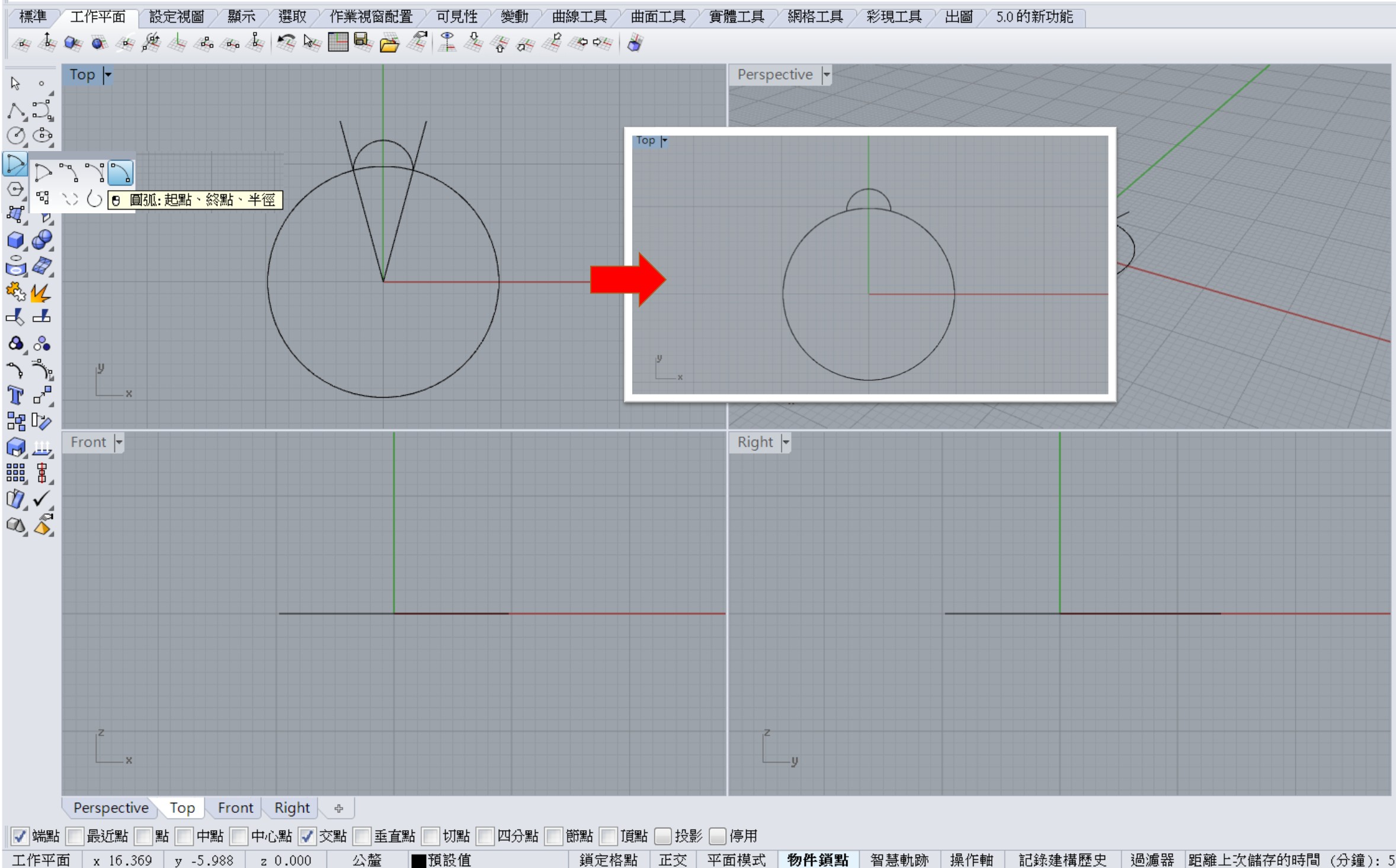

步驟五：使用<圓弧>工具，在大圓與兩條直線交點間建立圓弧線條，建立完成則刪除兩條直線

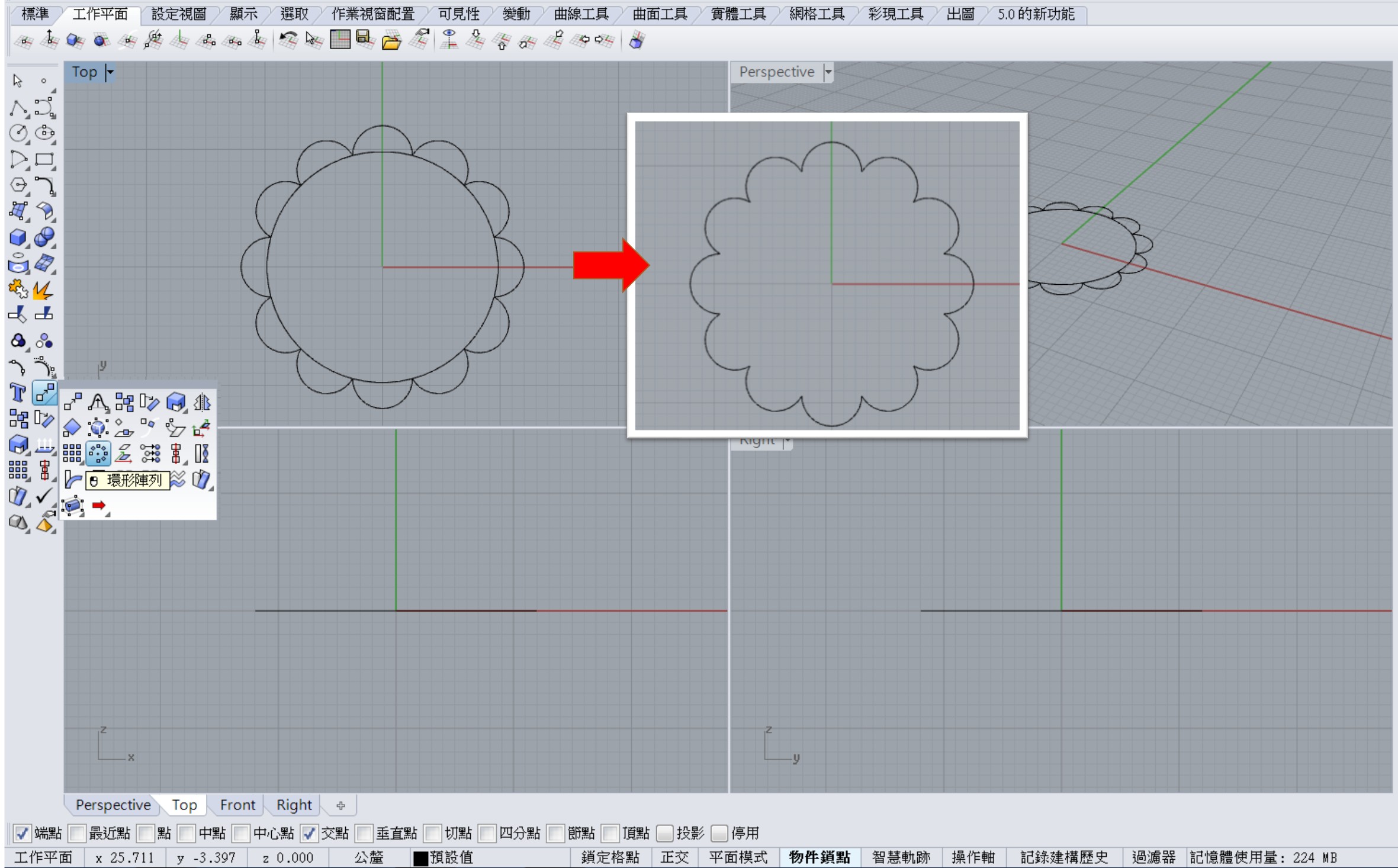

步驟六：使用<環型陣列>工具，點選圓弧線條/環狀數12(360/30=12)/環繞圓周360度，完成陣列則刪除大圓

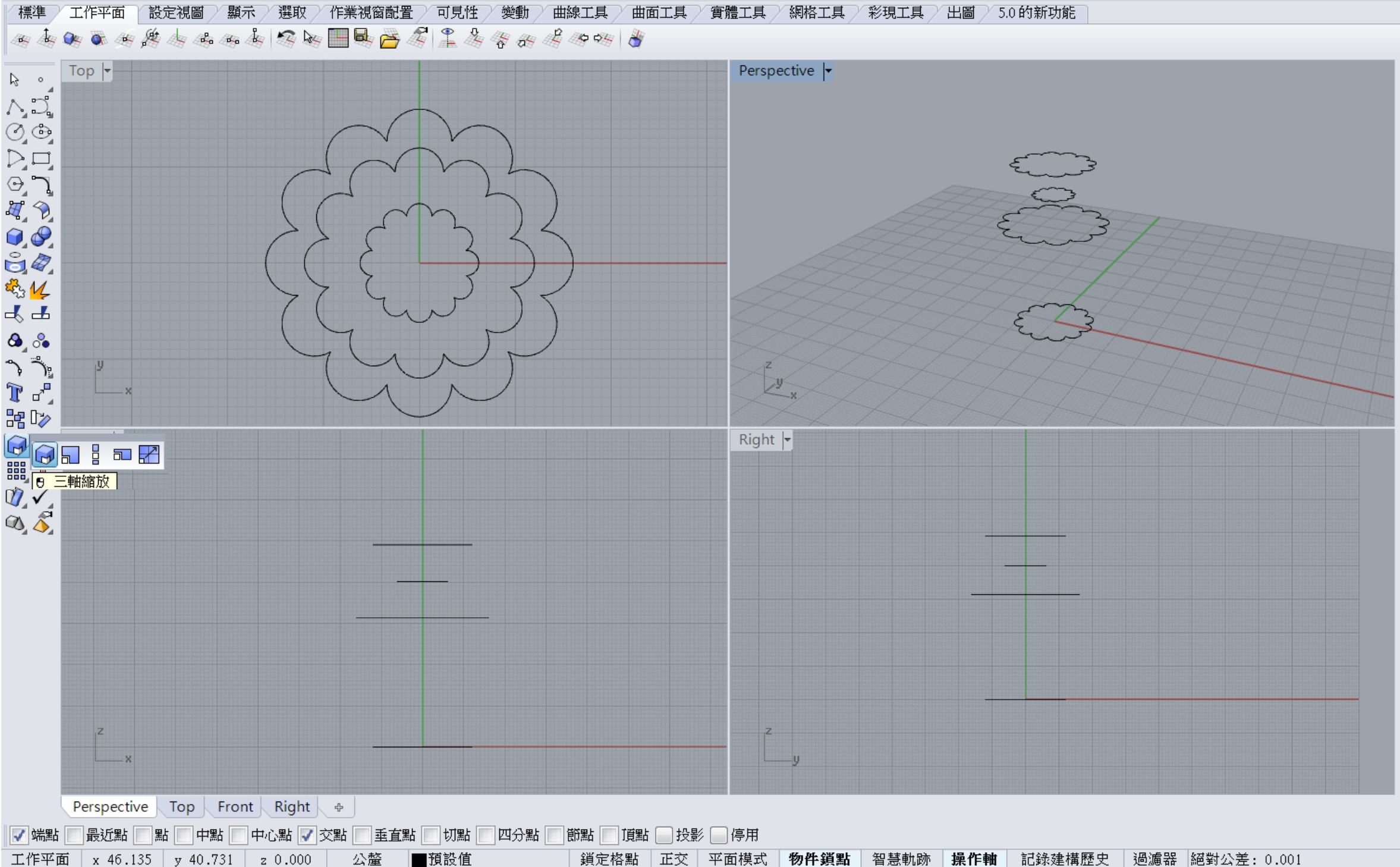

步驟七：將12個圓弧線條群組，複製貼上4個擺放在不同高度，使用<縮放>工具，對4個花瓣調整大小(做為花瓶曲線)

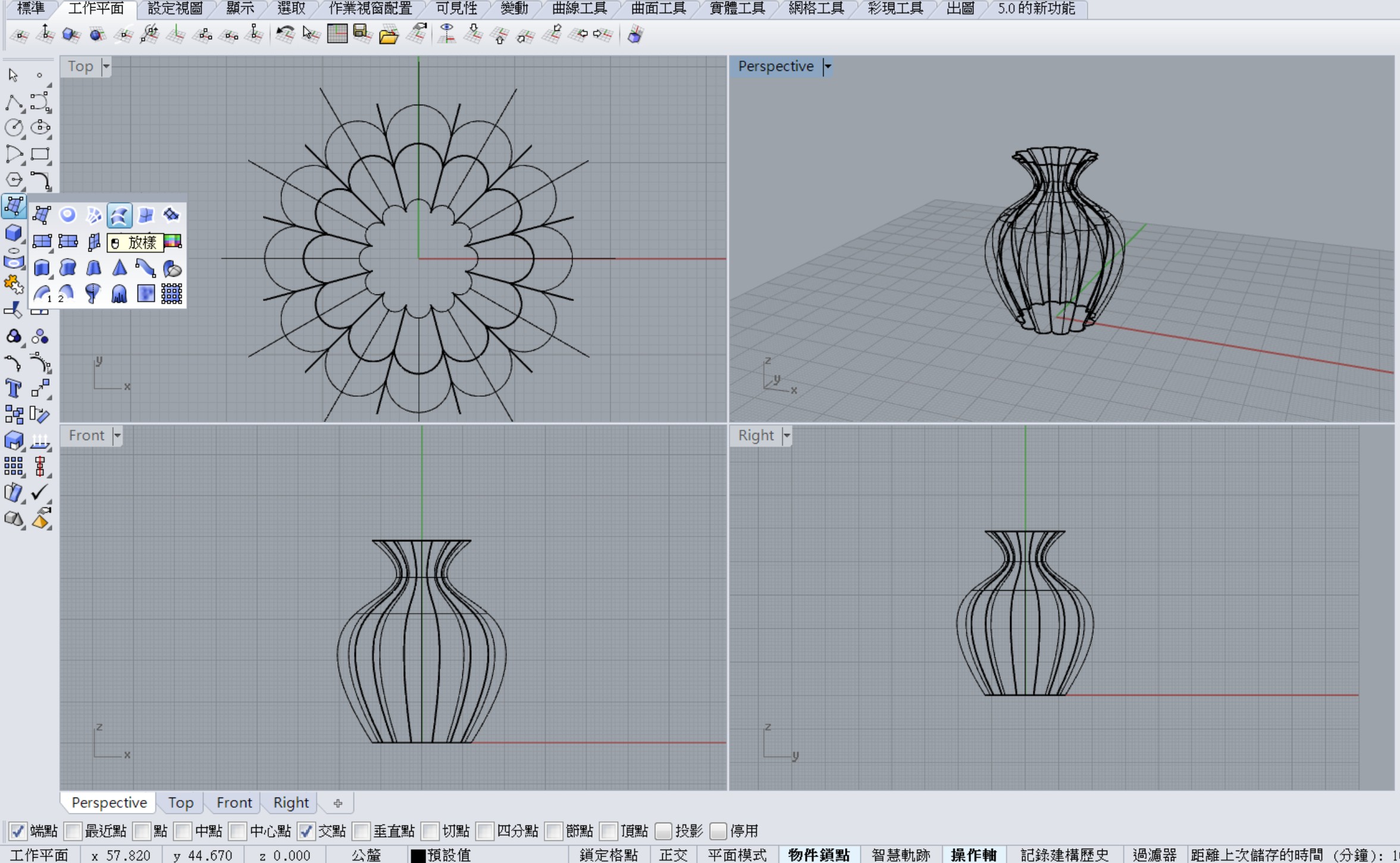

步驟八：使用<放樣>工具，點選4個花瓣線條確認，則完成瓶子外觀雛形

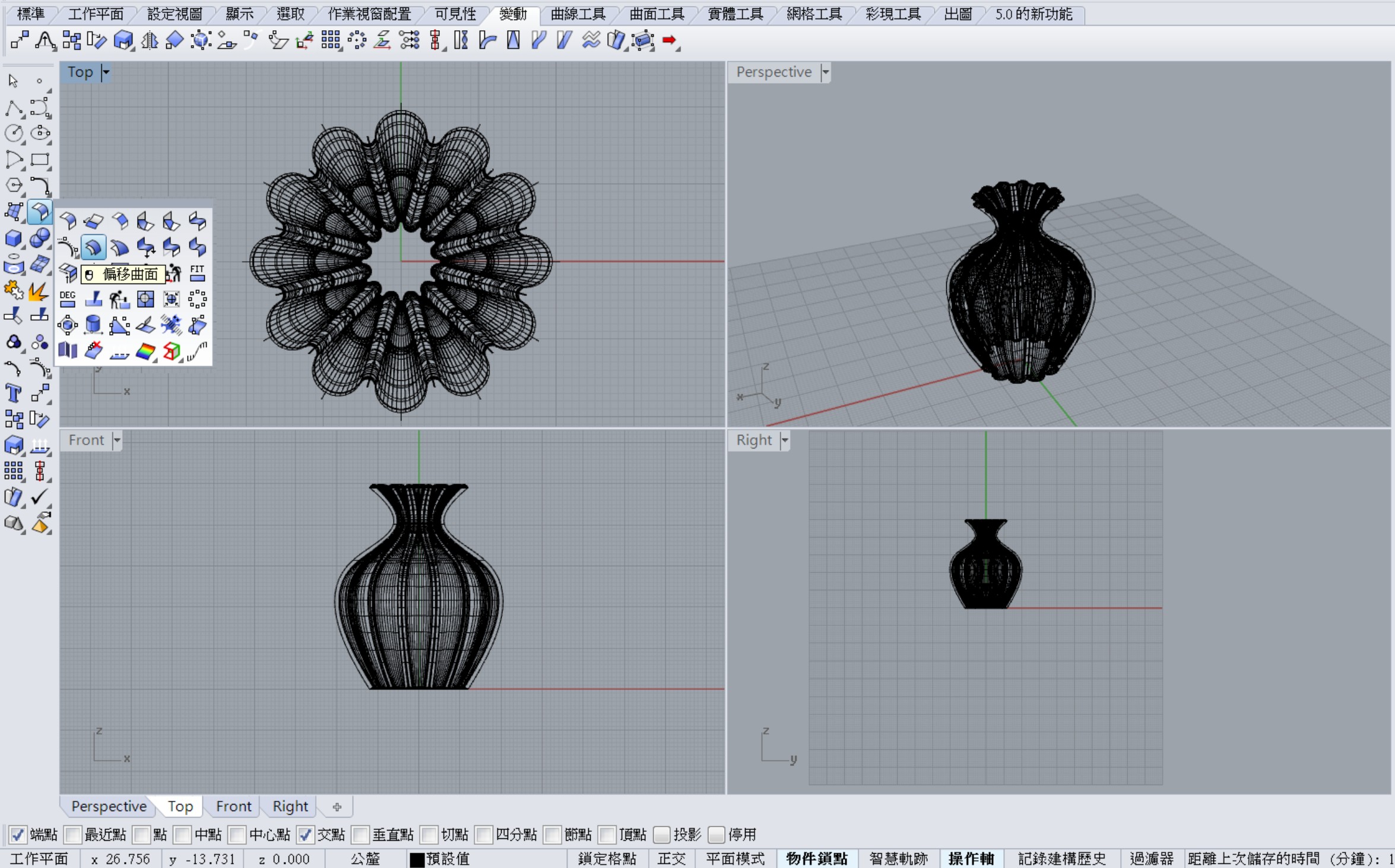

步驟九：使用<偏移曲面>工具，點選花瓶向內偏移，達到增加花瓶厚度的效果

步驟十、十一、十二依個人喜好決定是否做，不做則直接封口即可

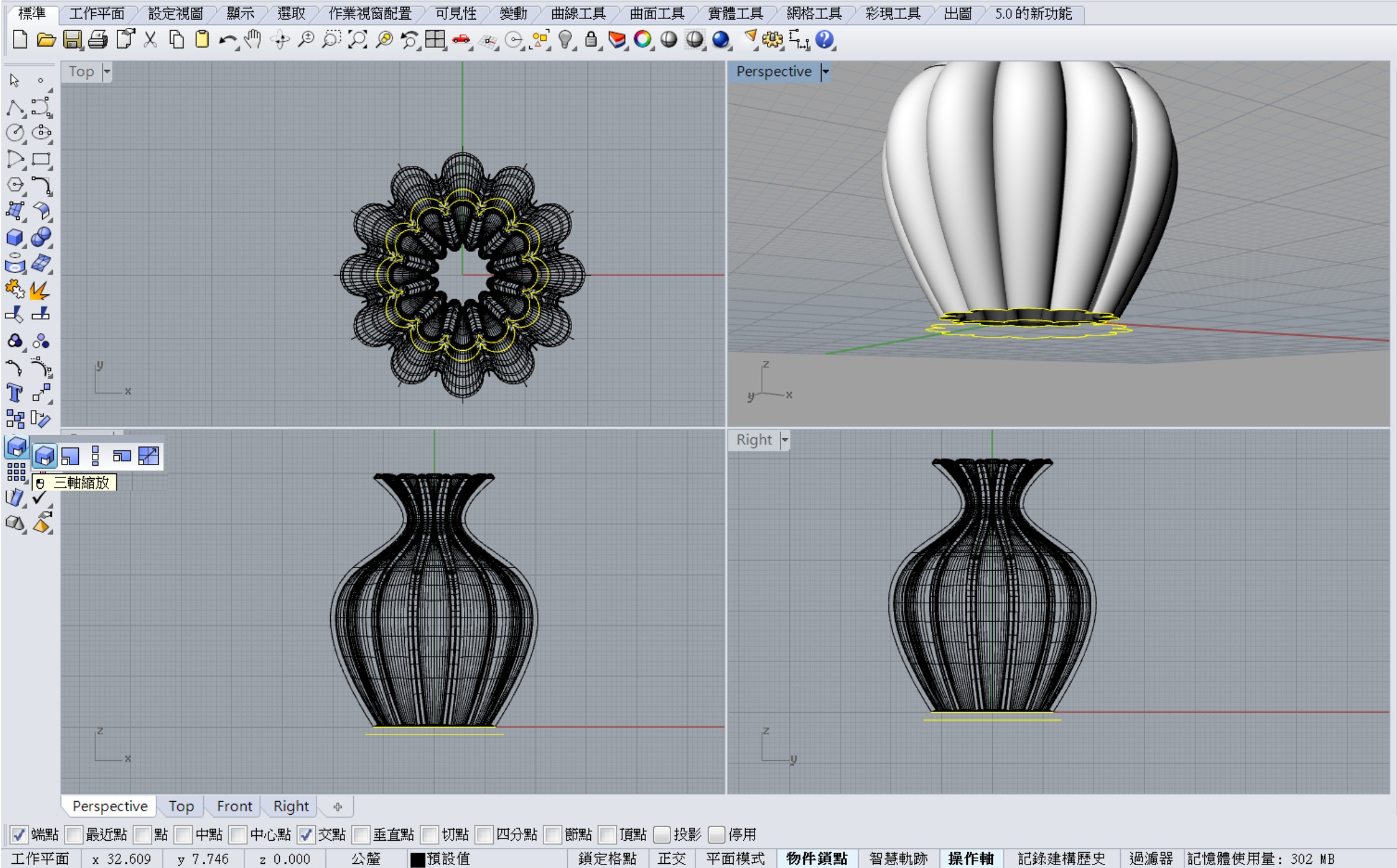

步驟十：將瓶底花瓣線條複製貼上，使用<縮放>工具調整大小後置於瓶子下方

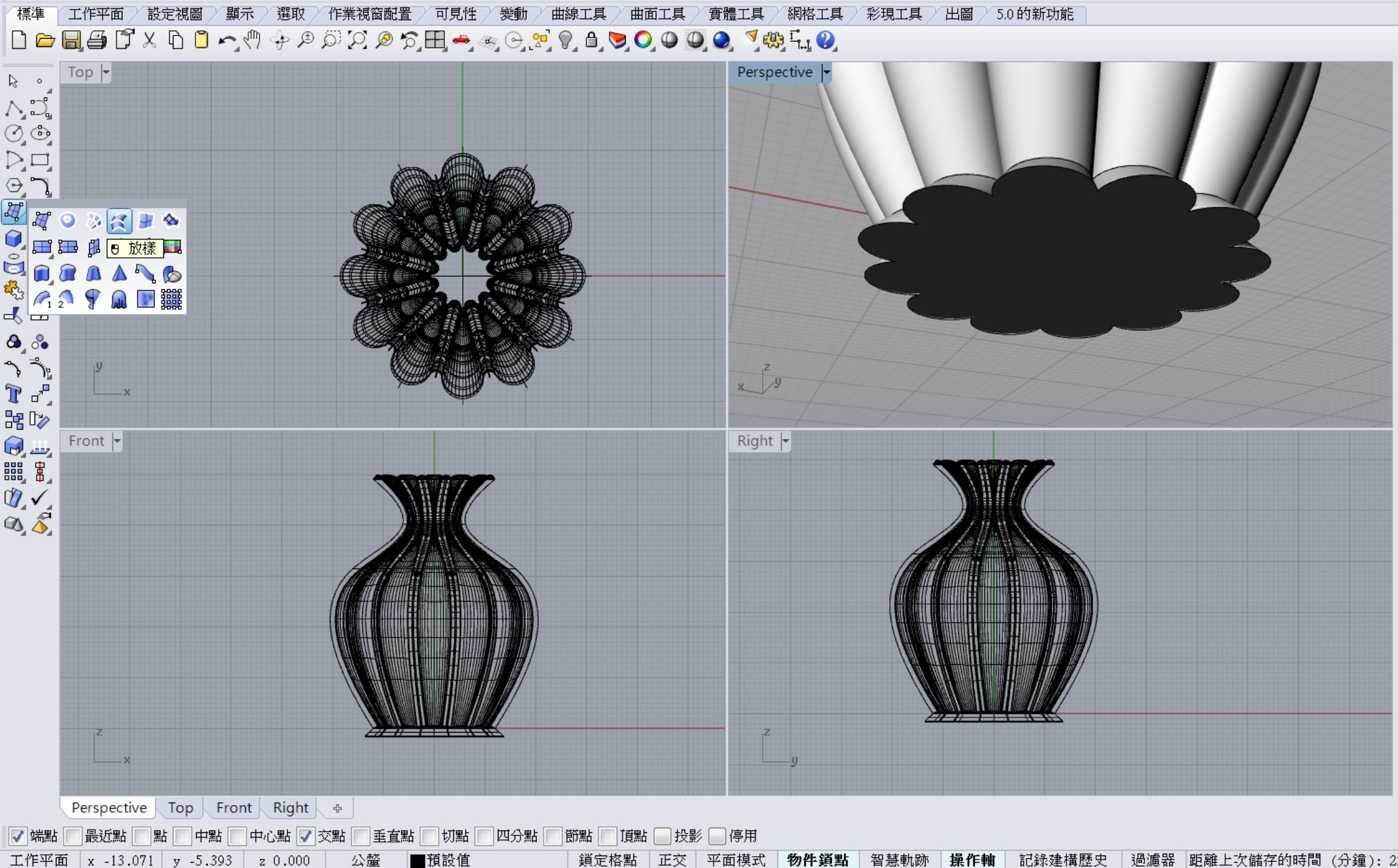

步驟十一：對兩個花瓣使用<放樣>工具，並封住底部即完成曲線花瓶

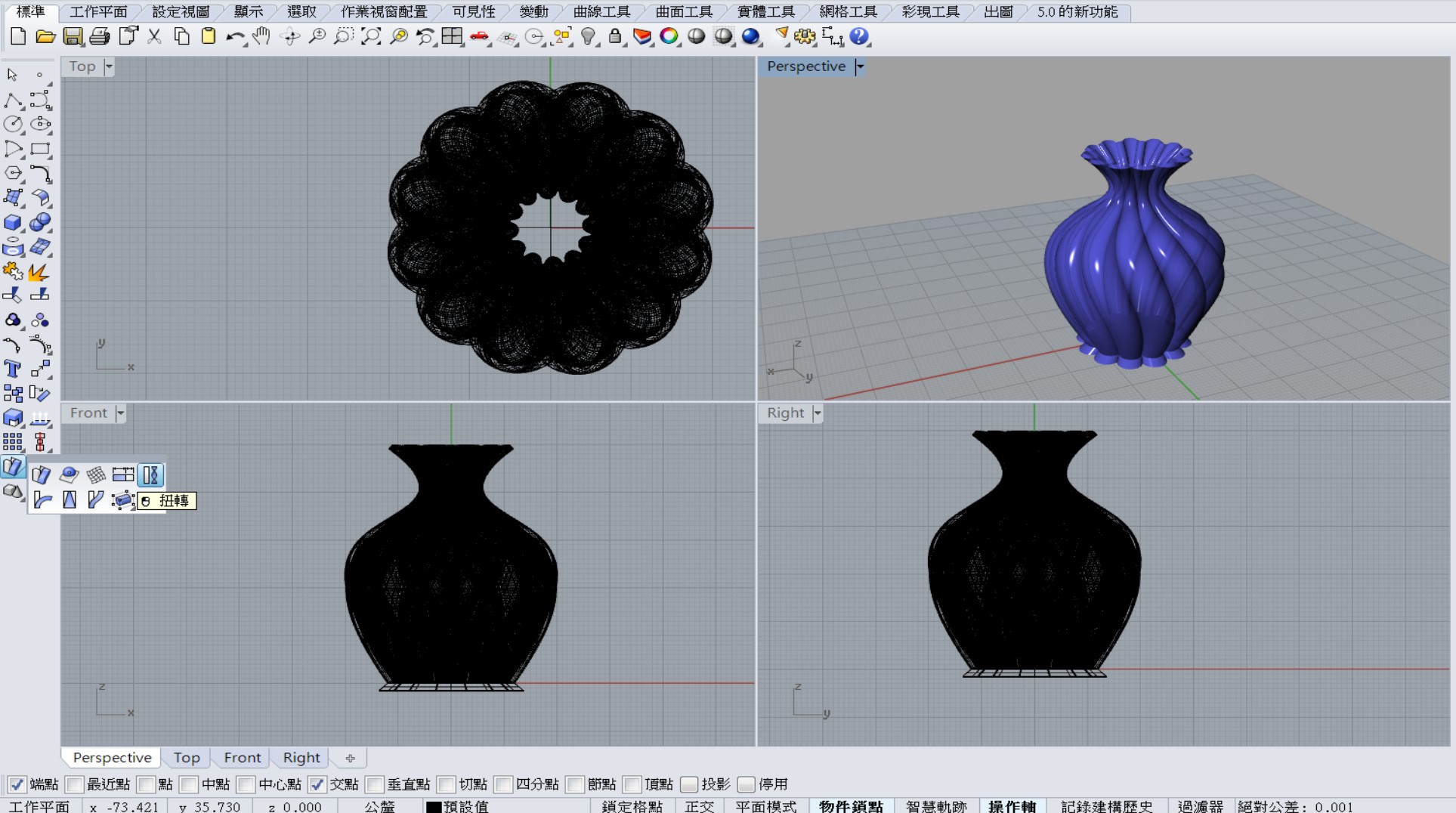

步驟十二：使用＜扭轉＞工具，對整的花瓶以y軸扭轉則有旋轉效果線條
